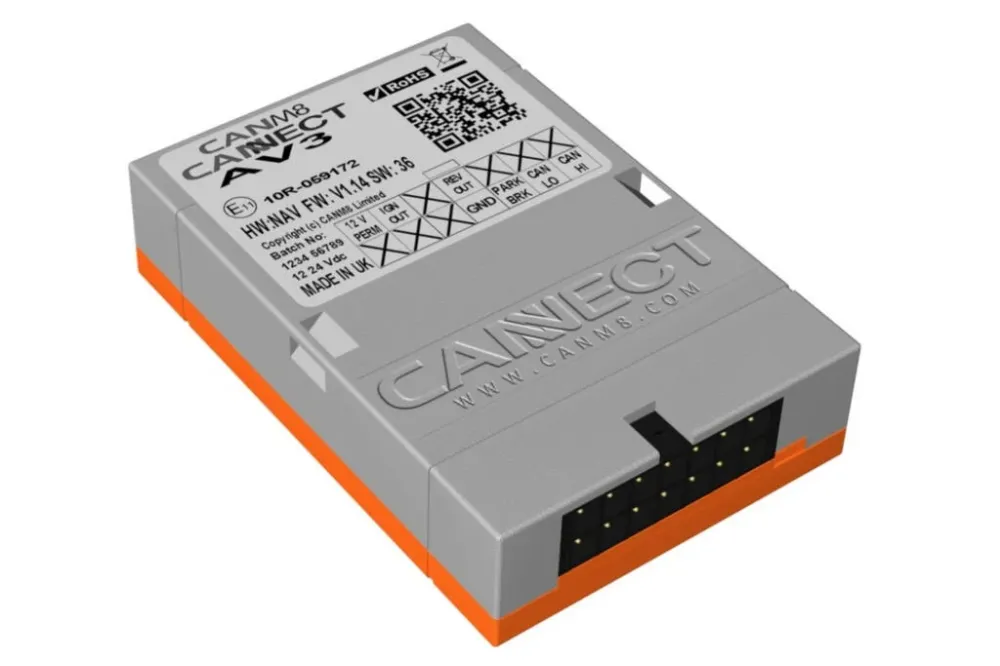

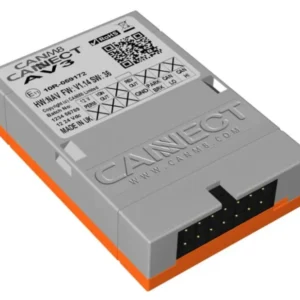

CANM8 CANNECT AV3 – CAN adapter med utgang for tenning-, rygge- og håndbrekksignal
CANM8 CANNECT AV3 er designet for å tilby en universal løsning for å installere etter-markeds elektronikk produkter til biler med CAN buss.
Utganger
Tenning på > 12v (1A max) når tenning er slått på
Reverse > 12v (1A max) når bilen står i reverse
Håndbrekk > 12v (1A max) når håndbrekket er på
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til en permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til et jordingspunkt i karosseriet. |
|
HVIT |
CAN HI tilkobling : Bilens CAN HI ledning. |
|
BLÅ |
CAN LO tilkobling : Bilens CAN LO ledning. |
|
LILLA |
Tenning på: 12v (1A max) når tenning er på. |
|
BRUN |
Reverse: 12v (1A max) når bilen står i reverse. |
|
ROSA |
Håndbrekk: 0v (1A max) når håndbrekket er på. |
