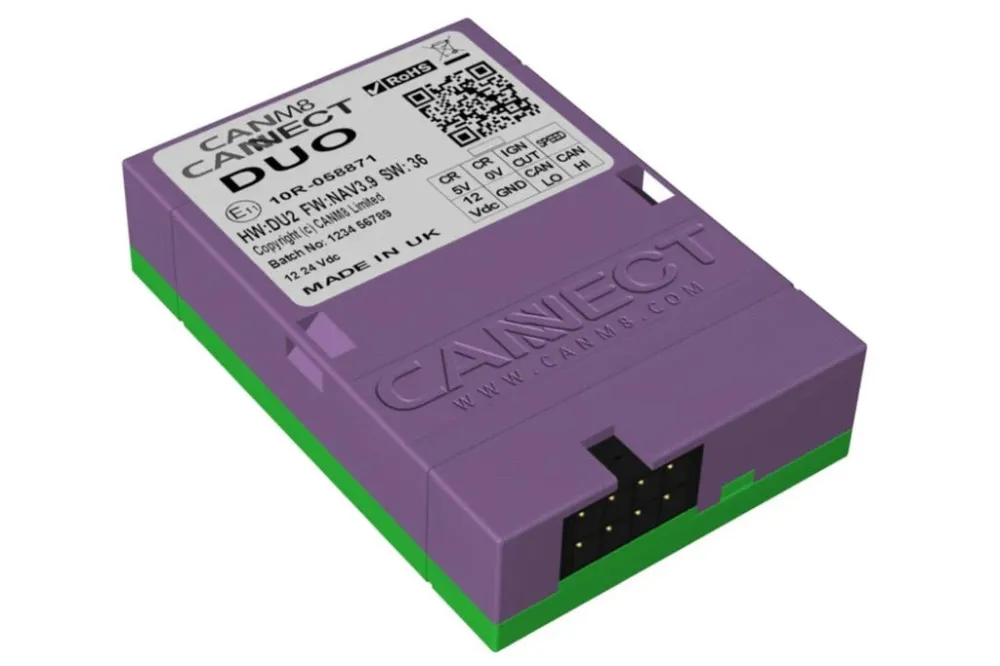

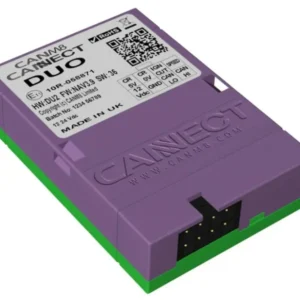

CANM8 CANNECT DUO – CAN adapter med utgang for tenning- og hastighetssignal
CANM8 CANNECT DUO er et dobbelutgangs CAN-adapter som er designet for å tilby en universal løsning for å installere etter-markeds elektronikk produkter som trenger hastighet og tenning på signaler i biler med CAN buss. Dette adapteret har «Key-in» deteksjon for kompatible biler, som tillater tenningsstrømmen å forbli på etter tenningen er skrudd av så lenge nøkkelen står i tenningen.
Utganger
Tenning på > 12v (max 1A) når tenning er slått på
Hastighet > 12 firkantpuls
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til en permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til et jordingspunkt i karosseriet. |
|
HVIT |
CAN HI tilkobling : Bilens CAN HI ledning. |
|
BLÅ |
CAN LO tilkobling : Bilens CAN LO ledning. |
| GRØNN | Hastighet: 12v puls. |
|
LILLA |
Tenning på: 12v (1A max) når tenningen er på. |
