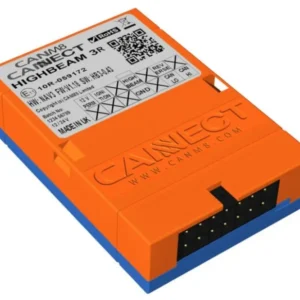

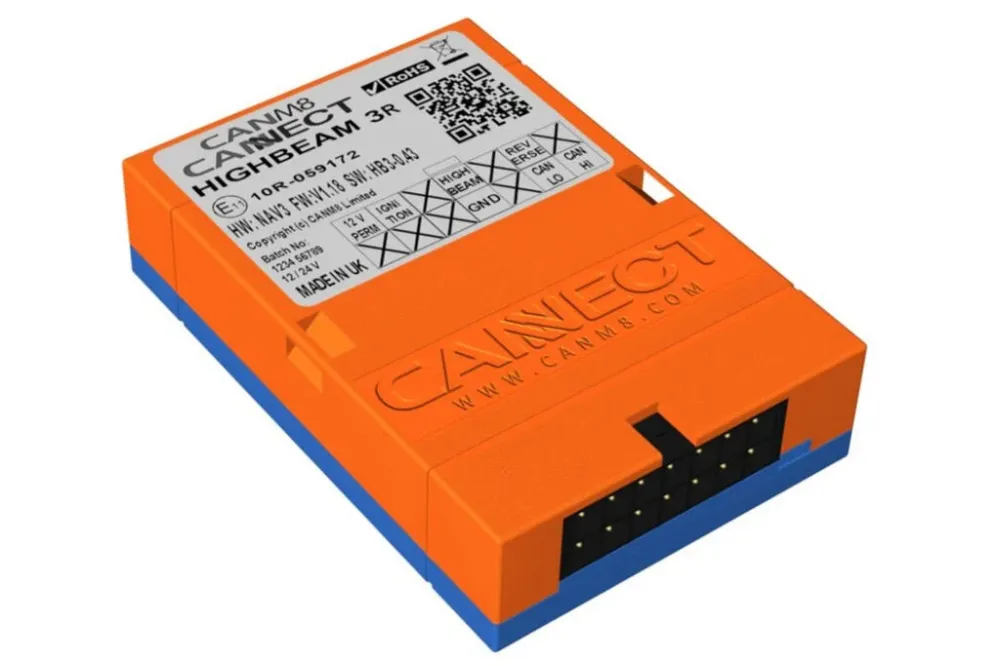

CANM8 CANNECT HIGHBEA3-SerieR – CAN adapter med utgang for tenning-, fjernlys- og ryggesignal
CANM8 CANNECT HIGHBEA3-SerieR er designet for å tilby en universal løsning for å installere ekstralys på biler med CAN buss-styrt fjernlys. Dette adapteret har «Key-in» deteksjon for kompatible biler, som tillater tenningsstrømmen å forbli på etter tenningen er skrudd av så lenge nøkkelen står i tenningen.
Utganger
Fjernlys > 12v (max 1A) når fjernlys er på
Tenning på > 12 (max 1A) når tenningen er på
Reverse > 12 (max 1A) når bilen står i reverse
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til jordingspunkt i karosseriet. |
|
HVIT |
CAN HI tilkobling : Bilens CAN HI ledning. |
|
BLÅ |
CAN LO tilkobling : Bilens CAN LO ledning. |
|
GRØNN |
Fjernlys : 12v (1A max) når fjernlys er på. |
|
LILLA |
Tenning: 12v (1A max) når tenning er på. |
|
BRUN |
Reverse: 12v (1A max) når bilen står i reverse. |
