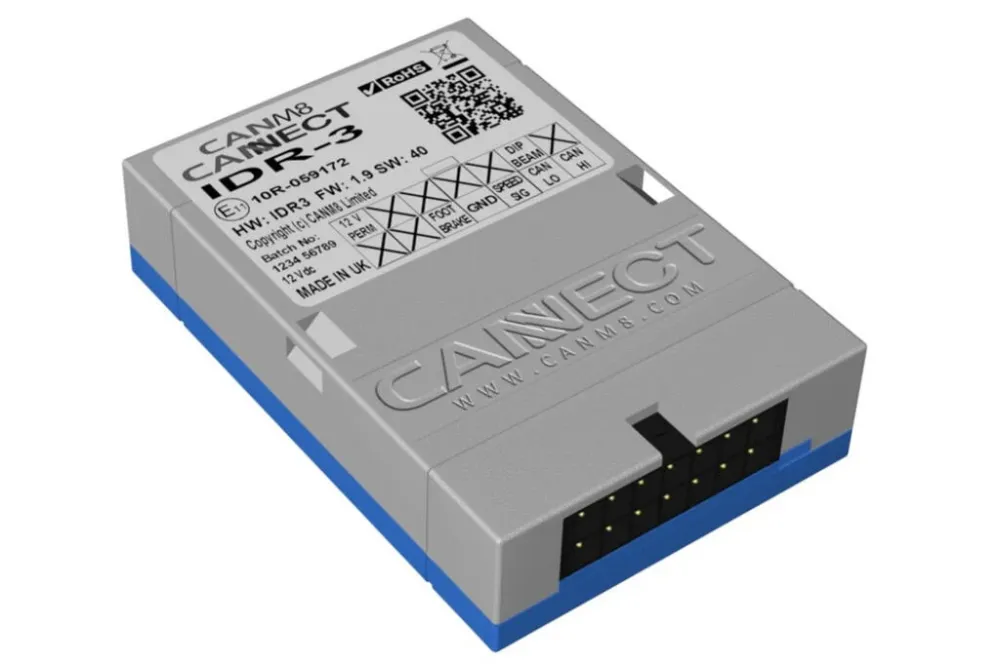

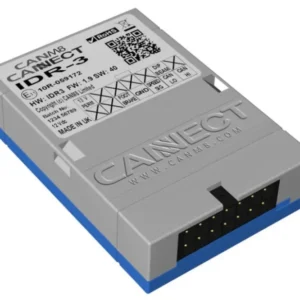

CANM8 CANNECT IDR3 – CAN adapter med utgang for hastighet-, bremse- og nærlyssignal
CANM8 CANNECT IDR3 er et avansert CAN-adapter med 3 av de mest vanlige utgangene.
Utganger
Hastighet > 12v firkantpuls
Bremselys > 12v (max 1A) når bremsepedalen blir trykket inn
Nærlys > 12v (max 1A) når nærlyset er aktivt
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til et jordingspunkt i karroseriet. |
|
HVIT |
CAN HI tilkobling : Bilens CAN HI ledning. |
|
BLÅ |
CAN LO tilkobling : Bilens CAN LO ledning. |
|
GRØNN |
Hastighet: 12v puls |
|
ROSA |
Brems: 12v (1A max) når bremsepedalen er trykket inn. |
|
GUL |
Nærlys: 12v (1A max) når nærlyset er aktivt. |
