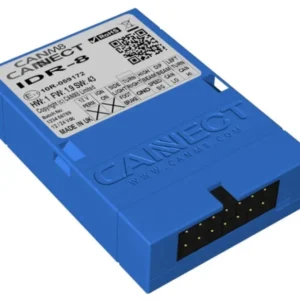

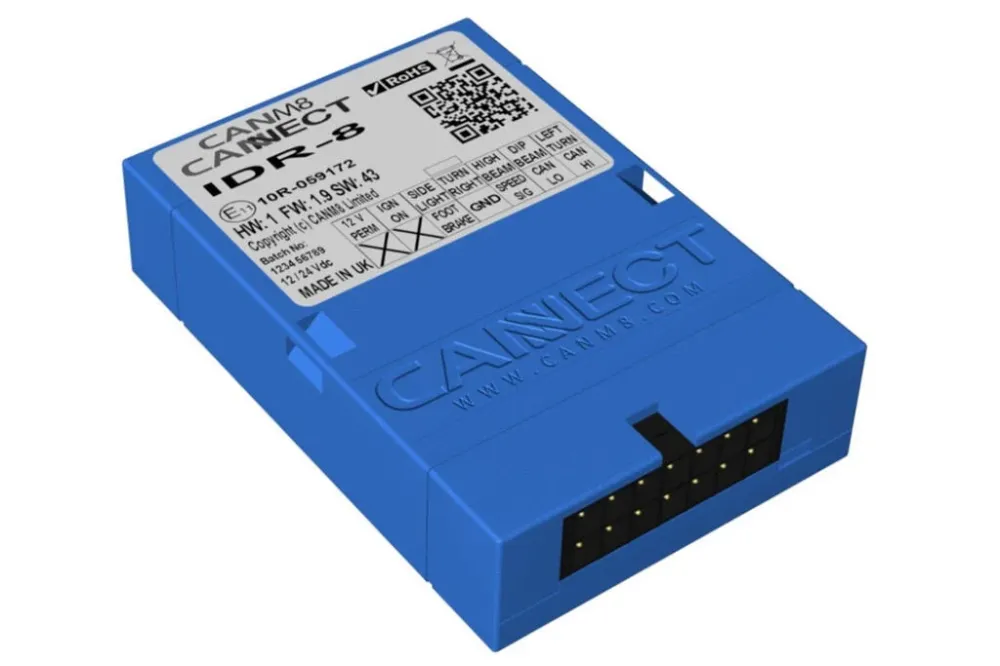

CANM8 CANNECT IDR8 – CAN adapter med utgang for tenning-, hastighet-, blinklys-, bremse-, nærlys-, fjernlys- og parklyssignal
CANM8 CANNECT IDR8 er et avansert CAN-adapter med 8 av de mest vanlige utgangene.
Utganger
Hastighet > 12v firkantpuls
Tenning på > 12v (max 1A) når tenning er slått på
Venstre blinklys > 12v (max 1A) når venstre blinklys er aktivt
Høyre blinklys > 12v (max 1A) når høyre blinklys er aktivt
Bremselys > 12v (max 1A) når bremsepedalen blir trykket inn
Nærlys > 12v (max 1A) når nærlyset er aktivt
Fjernlys > 12v (max 1A) når fjernlyset er aktivt
Parklys > 12v (max 1A) når parklyset er aktivt
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til et jordingspunkt i karosseriet. |
|
HVIT (tvinnet) |
CAN HI tilkobling : Bilens CAN HI ledning. |
|
BLÅ (tvinnet) |
CAN LO tilkobling : Bilens CAN LO ledning. |
|
GRØNN |
Hastighet: 12v puls. |
|
LILLA |
Tenning: 12v (1A max) når tenning er på. |
|
ORANGE |
Venstre blinklys: 12v (1A max) når venstre blinklys er aktivt. |
|
BRUN |
Høyre blinklys: 12v (1A max) når høyre blinklys er aktivt. |
|
ROSA |
Brems: 12v (1A max) når bremsepedalen er trykket inn. |
|
GUL |
Nærlys: 12v (1A max) når nærlyset er aktivt. |
|
GRÅ |
Fjernlys: 12v (1A max) når fjernlyset er aktivt. |
|
BLÅ |
Parklys: 12v (1A max) når parklyset er aktivt. |
