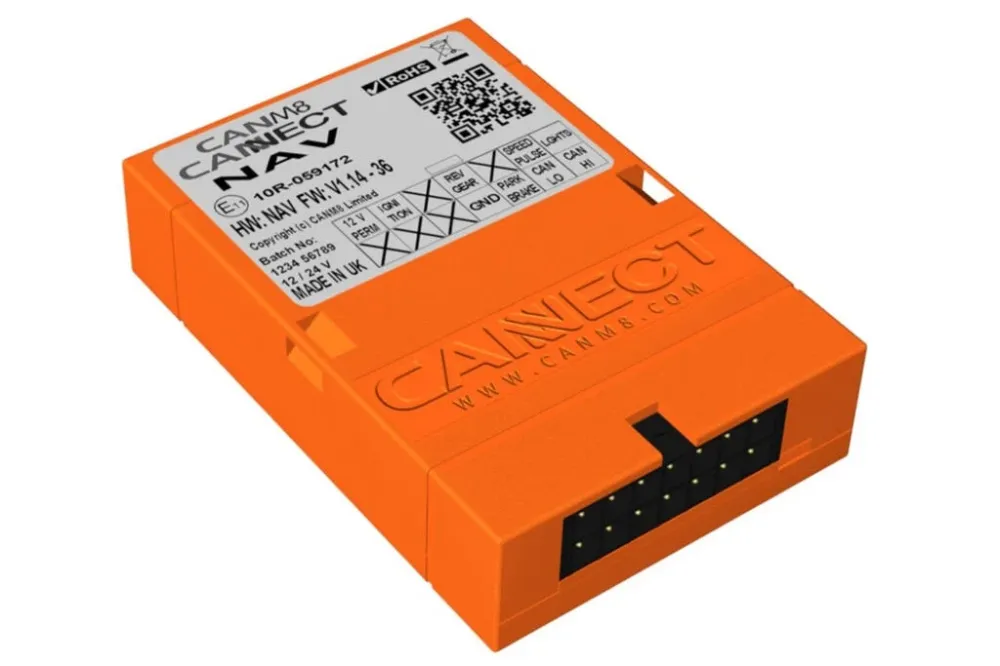

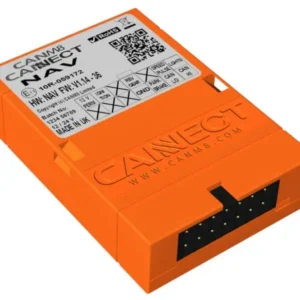

CANM8 CANNECT NAV – CAN adapter med utgang for tenning-, hastighet-, belysning-, rygge- og håndbrekksignal
CANM8 CANNECT NAV er et multi-utgangsadapter som er designet for å tilby en universal løsning for å installere etter-markeds elektronikk produkter, for eksempel navigasjonssytemer i biler med CAN buss. Dette adapteret har «Key-in» deteksjon for kompatible biler, som tillater tenningsstrømmen å forbli på etter tenningen er skrudd av så lenge nøkkelen står i tenningen.
Utganger
Hastighet > 12v firkantpuls
Tenning på > 12v (max 1A) når tenning er slått på
Belysning > 12v (max 1A) når parklyset er aktivt
Reverse > 12v (1A max) når bilen står i reverse
Håndbrekk > 12v (1A max) når håndbrekket er på
Teknisk info
Ledningsnett detaljer
|
RØD |
Koble til permanent 12v strømforsyning gjennom en 5A sikring. |
|
SVART |
Koble til jordingspunkt i karosseri. |
|
HVIT |
CAN HI tilkobling: Bilens CAN HI ledning. |
|
BLÅ |
CAN LO tilkobling: Bilens CAN LO ledning. |
|
GRØNN |
Hastighet: 12v puls. |
|
LILLA |
Tenning på: 12v (1A max) når tenningen er på. |
|
ORANGE |
Belysning: 12v (1A max) når parklys er på. |
|
BRUN |
Reverse: 12v (1A max) når bilen står i reverse. |
|
ROSA |
Håndbrekk: 0v (1A max) når håndbrekket er på. |
